一、红胶的储存
A.红胶应保存在4±2℃环境下,保质期为六个月(从生产日算起)。
B.在使用前,预先将红胶从冰箱中取出室温下至少4小时,这是为了使红胶恢复至工作温度,也是为防止水份在红胶表面冷凝。

二、使用环境
红胶最佳的使用环境:温度为25±2℃,湿度为35~65%。

三、印刷
印刷使用红胶注意事项:
A、将适量的红胶添加于钢网上,并以少量多次的添加方式补足钢网上的锡膏量、以维持红胶的品质。
B、当天未使用完的红胶,不可与尚未使用的红胶共同放置,应另外存放在别的容器中。
C、红胶印刷在基板上后,建议于4小时内放置元件进入回焊炉。
D、尽可能不要接触到皮肤,如接触时请用异丙醇清洗,并且避免吸入挥发之气体。

四、点胶
点胶使用红胶注意事项:
A、优良的胶点应是表面光亮,有适合的形状和几何尺寸,无拉丝和拖尾现象。国内外很多公司研究表明,影响胶点质量的因素,不仅取决于贴片胶品质,而且与点胶机参数设置及工艺参数的优化有密切关系。
B、点胶机的工作参数对胶点质量有很大的影响。有关点胶机性能对点胶质量影响的因素主要涉及到两个系统,一是压力调控系统,二是相关参数设定,包括胶嘴针头尺寸,胶嘴与PCB之间的距离,以及压力P和时间t的设定。

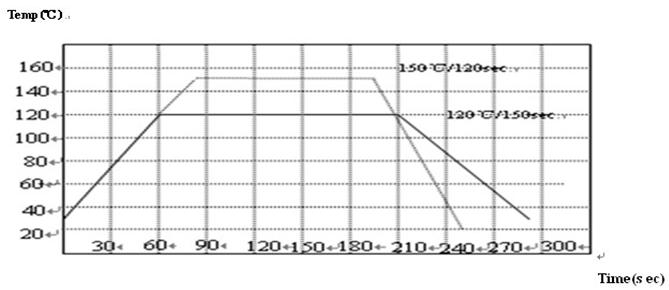

五、硬化条件曲线图(Example:curing profile)
固化条件是PCB板表面温度达到150℃后120秒以上,或者是达到120℃后150秒以上。依PCB板上装着元件材质、大小不同而实际附加于接着剂的温度会有所不同,因此请依据实际生产情况找出最适合的固化条件。
如下图:典型的红胶固化温度曲线图
